ECharts → uPlot → SciChart: 차트 라이브러리를 세 번 갈아탄 이야기

"차트 또 바꿔요?" — 네, 이번이 진짜 마지막입니다(아마도)

노트북 팬이 이륙 준비를 하는 소리를 들어 본 적 있나요?

시계열 차트 한 화면에 수십 개 묶음, 합쳐서 수십만 개의 점을 올렸을 때 저희 노트북이 딱 그 소리를 냈어요. 크롬 작업 관리자를 열어 보니 탭 하나가 1.3GB를 쓰고 있었고요. 차트가 아니라 슬라이드쇼를 보고 있는 기분이었습니다. (이 메모리 문제를 서버 쪽에서 풀었던 이야기는 이전 글에 있어요.)

이 글은 그 순간부터 시작해서 차트 라이브러리를 ECharts → uPlot → SciChart 순서로 세 번 갈아탄 기록이에요. 중간에 한 번은 "SciChart는 안 쓴다"고 결론까지 냈다가 3주 만에 뒤집기도 했습니다. 그 이야기도 숨기지 않고 쓸게요.

이런 분께 도움이 될 것 같아요

• 한 화면에 점 수십만 개를 그려야 하는 프론트엔드 개발자
• "그래서 Canvas랑 WebGL 중에 뭐 써요?"라는 질문을 받아 본 분
• 라이브러리 교체를 앞두고 벤치마크를 어떻게 설계할지 고민하는 분

TL;DR

1. 처음엔 ECharts면 충분했어요

ECharts를 고른 건 잘못된 선택이 아니었어요. 차트 종류가 많고, 옵션 객체 하나로 거의 모든 걸 표현할 수 있고, 문서와 예제도 넉넉하거든요. 대시보드에 막대 몇 개, 선 몇 개를 그릴 때는 정말 편했습니다.

데이터가 커지기 시작하면서 저희가 가장 먼저 한 일은 성능 옵션을 전부 켜는 거였어요.

const series = {
  type: 'line',
  data: points,
  symbol: 'none',
  animation: false,     // 애니메이션 끄고
  large: true,          // 대용량 모드 켜고
  largeThreshold: 2000,
};

const option = {
  animation: false,
  progressive: 1000,          // 1000개씩 끊어 그리고
  progressiveThreshold: 3000,
  series: [series],
};

켤 수 있는 건 다 켰어요. 그런데도 상황은 이랬습니다.

• 탭 하나 메모리 1.3GB
• 원본 배열 → 차트용 배열 → 내부 저장소로 데이터 복사가 여러 번 일어남
• 직접 넣은 LTTB 샘플링과 ECharts의 sampling 옵션이 겹쳐서 샘플링이 두 번 돌고 있었음 (이건 저희 잘못이에요. 허허..)
• 묶음을 하나 추가할 때마다 차트가 깜빡임

깜빡임은 React key가 바뀌면서 차트 인스턴스를 통째로 다시 만들던 게 원인이었어요. key를 고정해서 인스턴스를 재사용하고, setOption(option, { replaceMerge: ['series'] })로 시리즈만 갈아 끼우니 해결됐습니다. 메모리도 Float32Array로 바꾸고 복사 경로를 줄여서 꽤 내렸고요.

하지만 최적화로 메울 수 있는 간격에는 한계가 있었어요. 타임라인(구간을 가로 막대로 늘어놓는 차트)은 항목이 500개를 넘으면 요약해서 그려야 했고, 그렇게 해도 한 번 그리는 데 49ms가 걸렸습니다.

이때만 해도 저희는 "라이브러리 한 번만 바꾸면 끝나겠지"라고 생각했어요. 이 문장이 복선이라는 건 다들 눈치채셨죠.

2. 잠깐 Plotly와 썸을 탔어요

대량의 점을 빠르게 그리려면 WebGL을 써야 한다고 해서 Plotly의 scattergl을 먼저 붙여 봤어요. 결론부터 말하면 두 달 만에 코드에서 지웠습니다. 기준선 역할은 충분히 했지만, 이 정도 무게를 감수할 만한 차이는 아니었거든요.

이 짧은 썸 덕분에 배운 게 하나 있어요. "WebGL이니까 빠르겠지"는 가설일 뿐이고, 측정해 보기 전까지는 아무것도 아니다. 이 말은 뒤에서 한 번 더 나옵니다.

3. uPlot으로 갈아탔어요 — 50KB의 기적

uPlot은 Canvas 2D 위에 아주 얇게 올라간 라이브러리예요. 약 50KB에 MIT 라이선스이고, 이름 그대로 micro합니다. 옵션 객체를 해석하고 레이아웃을 계산하는 무거운 층이 없어서, 데이터만 제대로 넘기면 정말 빠르게 그려요.

타임라인 1,409개: ECharts 49.0ms → uPlot 3.3ms

15배 빨라졌어요. 요약 없이 전부 그렸는데도요.

uPlot이 원하는 데이터 모양

uPlot은 데이터를 x축을 공유하는 정렬된 열 배열로 받아요. [xs, ys1, ys2, ...] 형태요. 시리즈마다 x값이 제각각인 데이터라면 x를 합쳐서 정렬한 뒤, 값이 없는 자리를 비워 두어야 합니다.

// 모든 시리즈의 x를 합쳐 정렬하고, 각 시리즈를 그 x 축에 맞춰 펼친다
const xs = [...new Set(series.flatMap((s) => s.x))].sort((a, b) => a - b);
const xIndex = new Map(xs.map((x, i) => [x, i]));

const ys = series.map((s) => {
  const out: (number | null)[] = new Array(xs.length).fill(null);
  s.x.forEach((x, i) => {
    const v = s.y[i];
    // uPlot은 null만 결측으로 본다. NaN을 넘기면 앞뒤 점이 이어져 버린다
    out[xIndex.get(x)!] = Number.isFinite(v) ? v : null;
  });
  return out;
});

const data = [xs, ...ys];

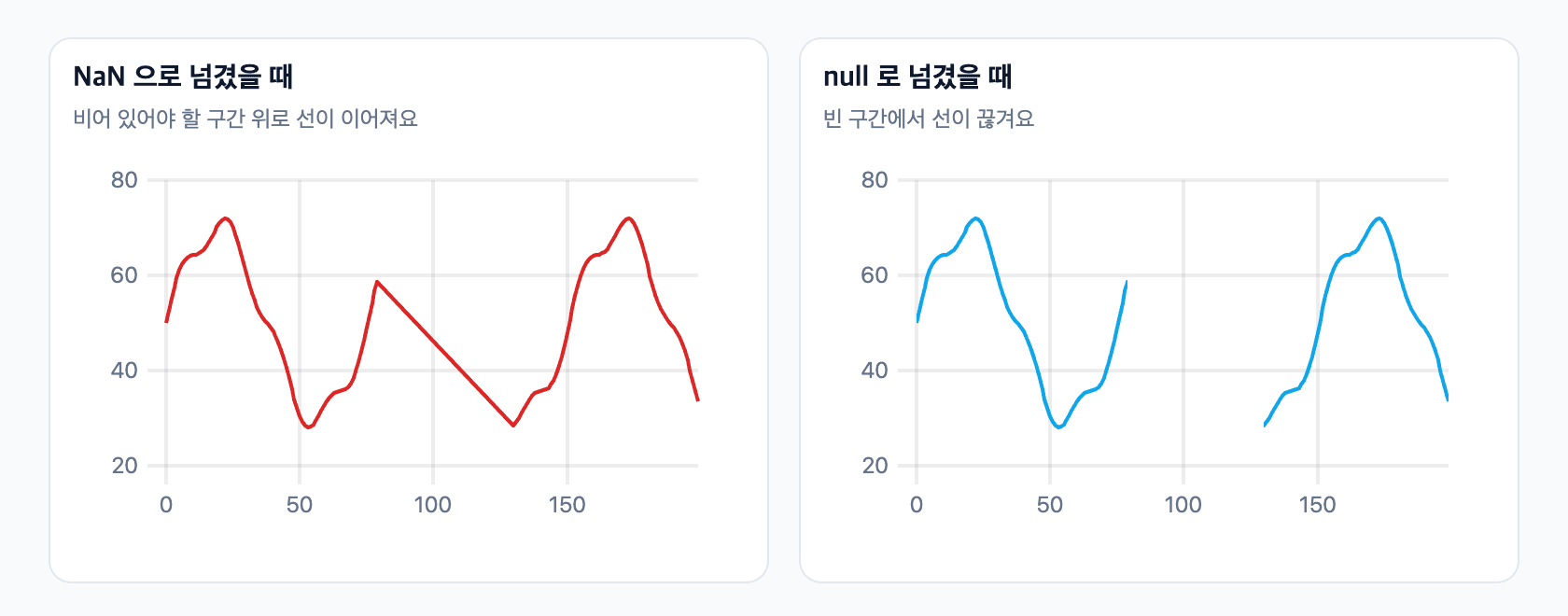

주석의 경고는 실제로 겪은 일이에요. 데이터가 비어 있는 구간에 NaN을 넣었더니 uPlot이 그 앞뒤 점을 태연하게 이어 버렸습니다. 같은 데이터로 직접 재현해 보면 이래요.

끊어야 할 선이 이어지는 건 차트가 거짓말을 하는 거라서 꽤 무서운 버그예요. 결측은 null입니다. 꼭 기억해 주세요.

대신 전부 직접 만들어야 해요

uPlot이 가볍다는 건 바꿔 말하면 없는 게 많다는 뜻이에요. 어노테이션, 다운샘플링, 스트리밍 같은 기능은 기본으로 들어 있지 않아서 플러그인과 hook으로 직접 만들어야 했습니다. 다운샘플링 임계값(3,000)도 문서에서 찾은 값이 아니라 저희가 직접 재 보고 정한 숫자예요.

그중 가장 마음에 드는 건 픽셀 열 단위 축약이에요. 화면은 가로 1,000픽셀인데 점이 10만 개라면, 한 픽셀 열에 점이 100개씩 겹쳐요. 그 100개를 전부 lineTo로 이을 필요는 없습니다. 눈에 보이는 건 그 열의 처음, 최솟값, 최댓값, 마지막 네 점뿐이거든요.

for (let k = from; k <= to; k++) {
  const px = toPx(xs[k]);
  const py = toPy(ys[k]);
  const col = Math.round(px);

  if (col === column) {        // 같은 픽셀 열이면 극값만 갱신
    lo = Math.min(lo, py);
    hi = Math.max(hi, py);
    last = py;
    continue;
  }
  flush();                     // 이전 열은 lo → hi → last 세 번의 lineTo로 정리
  ctx.lineTo(px, py);
  column = col; lo = hi = last = py;
}

모양은 원본과 픽셀 단위로 똑같은데 그리는 선분 수는 열 개수 수준으로 줄어요. 공짜 점심이 있다면 이런 맛일 거예요.

4. uPlot의 한계를 만난 날

uPlot으로 갈아탄 지 한 달쯤 지났을 때 SciChart로 성능 비교 POC를 해 봤어요. "혹시 모르니까" 해 본 실험이었는데, 시계열 쪽에서 차이가 꽤 컸습니다.

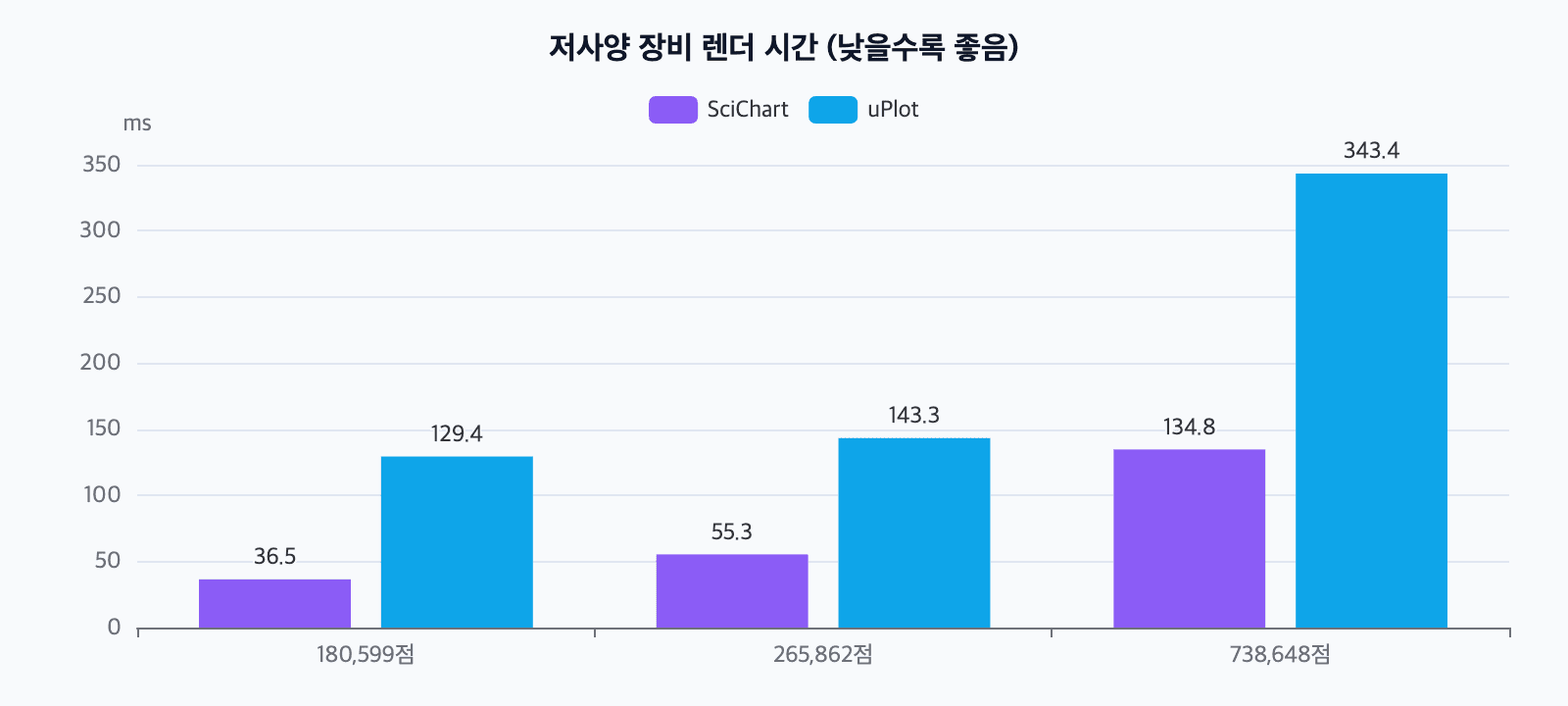

로컬 개발 장비라서 잘 나온 거 아닐까 싶어서, 실제 사용자 환경과 같은 사양으로도 측정해 봤어요. 15년 된 저사양 GPU에 레거시 OS와 브라우저가 고정된 장비였습니다.

오래된 GPU에서도 WebGL이 이겼어요. 여기서 끝났다면 글이 짧았겠죠.

하지만 측정은 공정해야 하니까요

벤치마크를 하면서 저희가 밟았던 함정들이에요.

• 첫 렌더 수치가 이상하게 튀었어요. SciChart 인스턴스 여러 개가 동시에 WASM과 WebGL을 초기화하면서 서로 발목을 잡고 있었어요. 생성 작업을 큐로 직렬화하고, 렌더 완료는 3프레임을 기다린 뒤에 재도록 바꿨습니다.
• 같은 작업이 아니었어요. 타임라인 비교에서 ECharts는 500개가 넘는 항목을 요약해서 그렸고 SciChart는 701개를 전부 그렸어요. 하는 일이 다른데 시간만 비교하면 공정하지 않죠.
• 중앙값만 보면 속아요. 그래서 측정 하네스는 median과 p95를 같이 찍도록 만들었습니다.

그리고 p95를 보니 반대쪽 숫자도 나왔어요.

상호작용(줌·이동) p95: uPlot 7.1ms vs SciChart 20.9ms — 113번 중 18번은 끊김

큰 그림은 SciChart가 빨리 그리지만, 손에 닿는 반응은 uPlot이 더 경쾌했어요. "WebGL이니까 빠르겠지"는 가설일 뿐이라는 말, 여기서 다시 나옵니다.

5. "SciChart는 도입하지 않습니다" — 그리고 3주 뒤

숫자를 다 모아 놓고 저희는 이렇게 결론을 냈어요.

렌더링은 0.13~0.34초인데, 데이터를 가져오는 데 2.9~11.6초가 걸린다. SciChart로 아낄 수 있는 시간은 최대 216ms. 전체 대기 시간의 7%도 안 된다. → 병목은 렌더가 아니라 조회다. uPlot을 유지한다.

꽤 그럴듯하죠? 문서로 남기고 결정 도장까지 찍었어요.

그리고 3주 뒤에 SciChart를 기본 렌더러로 바꿨습니다. (이번엔 진짜 마지막이라면서요…)

변명을 하자면 판단 기준이 "지금"에서 "앞으로"로 바뀌었어요.

1. 지금 당장은 큰 차이가 없어요. 사용자가 기다리는 시간의 대부분은 여전히 조회에 들어가요.
2. 하지만 다음 기능들이 줄 서 있었어요. 여러 파형을 겹쳐 쌓는 Waterfall 차트, 여러 차트 사이의 시점 동기화, 어노테이션 같은 기능을 uPlot에서는 하나하나 직접 만들어야 해요. SciChart에는 대부분 들어 있고요.
3. 데이터는 줄지 않아요. 오늘의 18만 점은 내일 74만 점이 되고, 그때는 2.5~3.5배 차이가 체감되는 숫자가 돼요. 대용량 렌더 케이스에 미리 대비해 두기로 했습니다.

6. SciChart, 까다로운 신입을 맞이하는 법

SciChart는 강력한 만큼 까다로운 신입이었어요. 입사 첫 주에 저희가 받아 적은 주의사항을 공유할게요.

6-1. "제 이름은 빈 문자열입니다"

차트를 여러 개 띄웠는데 마지막 하나만 그려지는 버그가 있었어요. SciChart는 넘겨받은 div의 id로 내부 레이어 id를 만드는데, id가 없으면 모든 차트가 같은 이름을 갖게 돼요. 그러면 getElementById는 늘 첫 번째 요소만 돌려주고, 차트들이 서로의 자리를 빼앗습니다.

// useId()는 ':r1:'처럼 콜론이 섞여 나와서 CSS 선택자용으로 정리해 둔다
const hostId = `chart-${useId().replace(/:/g, '')}`;

return <div id={hostId} ref={hostRef} className="h-full w-full" />;

부끄럽지만 이 버그는 세 번 났어요. POC에서 한 번, 본 화면에서 한 번, 테스트 페이지에서 또 한 번. 그래서 지금은 원인을 설명하는 긴 주석을 코드에 문신처럼 새겨 두었습니다.

6-2. 라이선스 키가 없으면 "반쯤" 그려져요

워터마크가 뜨는 정도로 끝날 줄 알았는데 아니었어요. 키가 없으면 축과 라벨은 멀쩡히 그려지고 데이터 선만 하나도 안 그려져요. 에러도 없이요. "데이터가 비었나?" 하고 API부터 의심하게 만드는, 아주 교묘한 증상입니다.

그래서 프로덕션 빌드에서는 키가 없으면 빌드 자체를 멈추게 했어요.

// vite.config.ts
if (isProduction && !env.VITE_SCICHART_LICENSE_KEY) {
  throw new Error('VITE_SCICHART_LICENSE_KEY is not set');
}

조용히 실패하는 것보다 시끄럽게 실패하는 게 언제나 낫습니다.

6-3. 인터넷이 없는 곳에서는 CDN도 없어요

SciChart는 기본적으로 wasm 파일을 CDN에서 받아 와요. 그런데 저희 서비스가 도는 곳은 외부 인터넷이 막힌 폐쇄망이었어요. 초기화가 그대로 실패했죠. Vite의 ?url import로 wasm을 번들에 포함해서 해결했습니다.

import wasmUrl from 'scichart/_wasm/scichart2d.wasm?url';
import wasmNoSimdUrl from 'scichart/_wasm/scichart2d-nosimd.wasm?url';

SciChartSurface.configure({ wasmUrl, wasmNoSimdUrl });

6-4. WebGL이 없으면 uPlot이 받아 줘요

SciChart v5부터는 WebGL2가 필수예요. 하드웨어 가속이 없어서 소프트웨어 렌더러(SwiftShader)로 도는 환경에서는 차트 하나도 제대로 그리지 못했어요. 그래서 uPlot을 버리지 않고 폴백으로 남겼습니다.

let sciChartFailed = false; // 한 번 실패하면 이번 세션 동안은 기억해 둔다

export const resolveRenderer = (): 'scichart' | 'uplot' => {
  if (import.meta.env.VITE_CHART_RENDERER === 'uplot') return 'uplot';
  if (sciChartFailed) return 'uplot';
  return hasHardwareWebGL() ? 'scichart' : 'uplot';
};

// hasHardwareWebGL() 안에서는 렌더러 이름에 'swiftshader'가 있으면 false

각 차트는 "어떤 렌더러로 그릴지"를 몰라도 되도록 렌더러 계약(contract)을 하나 두고, 그 뒤에 SciChart 구현과 uPlot 구현을 나란히 붙였어요. 덕분에 uPlot에 들였던 공(픽셀 열 축약, null 처리, 화면 밖 카드 반영 미루기)이 하나도 버려지지 않았습니다.

6-5. 그 밖에 받아 적은 것들

• 브라우저의 WebGL 컨텍스트는 16개 정도가 한계예요. 차트가 많은 화면이라면 컨텍스트를 공유해야 해요.
• 컨텍스트를 공유하면 포인터와 줌 입력이 가장 최근 인스턴스로만 가는 경우가 있어요.
• wasm 메모리는 GC가 치워 주지 않아요. 언마운트할 때 delete()를 직접 불러야 합니다.
• jsdom에서는 테스트가 안 돼요. 단위 테스트는 uPlot 쪽에서, SciChart는 브라우저 테스트로 나눴습니다.
• 번들은 +4.9MB예요. 처음 한 번은 꽤 아파요.

7. 결과

ECharts는 여전히 일부 화면에 남아 있어요. 막대 몇 개짜리 대시보드에 WebGL을 들고 갈 이유는 없으니까요.

8. 다시 돌아간다면

세 번의 전환을 한 줄씩 정리하면 이래요.

1. ECharts → uPlot: 옵션 해석과 레이아웃 계산이 무거웠어요. 가벼운 Canvas로 바꾸고 15배 빨라졌습니다.
2. uPlot 다듬기: 없는 기능은 직접 만들었어요. 이때 만든 것들이 결국 폴백의 밑천이 됐습니다.
3. uPlot → SciChart: 지금의 7%가 아니라 다음 기능과 더 커질 데이터를 보고 골랐어요. 대신 폴백은 꼭 남겼습니다.

다시 한다면 이렇게 할 거예요.

• 처음부터 렌더러 계약을 만들 거예요. 라이브러리를 바꿀 때마다 화면 코드까지 같이 흔들렸던 게 가장 큰 비용이었어요.
• 벤치마크는 첫날부터 실제 사용자 장비에서 돌릴 거예요. 개발 장비의 숫자는 기분만 좋게 해 줘요.
• "렌더가 병목인가?"를 먼저 물을 거예요. 저희는 이 질문에 "아니오"라고 답해 놓고도 SciChart로 갔지만, 적어도 그 이유를 알고 갔습니다.

아직 못다 한 것도 있어요. SciChart v6는 WebGPU를 먼저 쓰는데, 저희 사용자 브라우저는 아직 WebGPU를 지원하지 않아요. 그래서 후속편 제목은 아마 "SciChart v5 → v6: 네 번째 전환은 없다고 했잖아요"가 되지 않을까 싶습니다.

여러분 팀은 차트 라이브러리를 몇 번 바꾸셨나요? 댓글로 여러분의 "이번엔 진짜 마지막"을 들려주세요. 🙌
